綜合電量測控儀為全電子式三相交流顯示電能計量產品，它依據IEC國際電能表標準和國家有關電能表標準設計和制造。本產品采用大規模專用集成電路和SMT生產工藝制造，軟硬件設計先進合理，具有性能穩定、簡單易用的特點。產品集成了正反向有功、無功、需要、遠程抄表、復費率(八時段，四費率)、數據加密、事件記錄、防竊電、失壓時間記錄功能。具有校表脈沖接口、抄表數據通讀接口(包括紅外接口年13485通訊接口)、參數設置、負荷監控用繼電器輸出接口。應用于變電站自動化、配電自動化、工礦企業、電能計量、管理考核等，解決了GCK、GCS、MNS等抽屜式開關柜出線回路中電能表安裝的難題。是電力部門和企業進行電網監控電網質量分析和電能測量的理想儀表。
主要功能
1、基本計量功能：計量三相電壓，三相電流，正反向有功電能，無功電能，總功率因數，頻率。
2、復費率功能：可設8個時段，4種費率。4種費率號分別計量并存儲在4種費率下的正、反向有功、無功電量。
3、最大需量功能：計量并存儲最近3個月在4種費率下的正、反向有功、無功最大需量及最大需量發生時間。
4、負荷記錄功能：可存儲固定間隔時間的三相平均電壓，三相平均電流，平均功率因數和正、反向有功電能。
5、每月電能結算功能：記錄和存儲3個月在4種費率下的正、反向有功，無功的按月累計電量。結算日可設置。
6、失壓記錄功能：當接入電表某相電壓小于60%的額定電壓。電表判斷發生失壓，并記錄最近5次的失壓起始、恢復時間。
7、參數設定功能：可設定CT和PT變比、電壓變比、電流變比、有功、無功電量。
8、通訊接口(協議符合DL/T645-1997電力部規約)：
通訊接口用于抄表和參數設置，兩種方式：
(1)遠紅外接口
(2)RS-485通讀接口(通訊頻率可選)
9、事件記錄功能：電能表可記錄以下9項事件的發生次數及最近5次發生時間：清最大需量。設置時段費率：校對時鐘。設置功率限額，設置電壓變比，設置電流變比．失壓記錄，過載記錄。

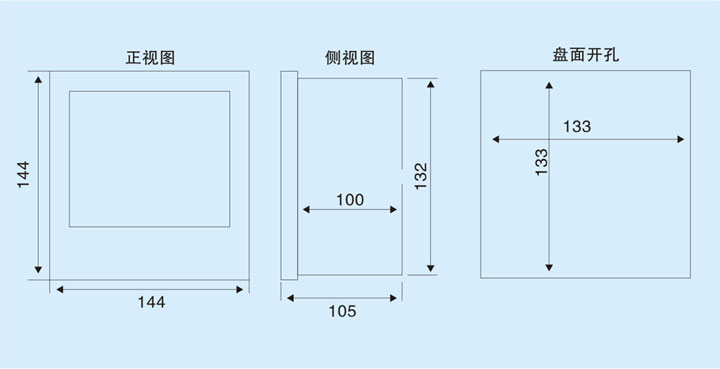

外形尺寸
